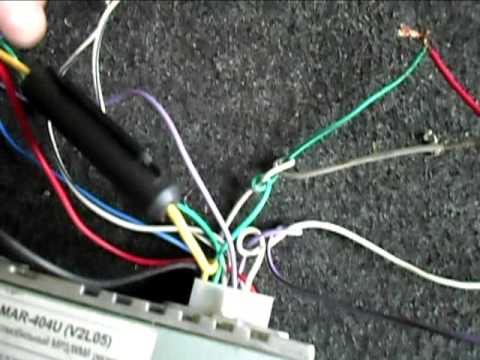

Разъём питания:

1 - B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 - GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 - A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 - N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

5 - ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

6 - Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 - MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 - GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

Разъём акустики:
1 - R = Динамик правый.
2 - L = Динамик левый.
3 - FR+, FR- или RF+, RF- = Динамик передний - правый (Соответственно плюс или минус).
4 - FL+, FL- или LF+, LF- = Динамик передний - левый (Соответственно плюс или минус).
5 - RR+, RR- = Динамик задний - правый (Соответственно плюс или минус).
6 - LR+, LR- или RL+, RL- = Динамик задний - левый (Соответственно плюс или минус).
7 - GND SP = Общий провод динамиков.

Другие контакты:
1 - Amp = Контакт управления включением питания внешнего усилителя
2 - DATA IN = Вход данных
3 - DATA OUT = Выход данных
4 - Line Out = Линейный выход
5 - CL = ???
6 - REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
7 - ACP+, ACP- = Линии шины (Ford)
8 - CAN-L = Линия шины CAN
9 - CAN-H = Линия шины CAN
10-K-BUS = Двунаправленная последовательная шина (К-line)
11-SHIELD = Подключение оплётки экранированного провода.
12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
13-ATX+ = ???
14-ATX-MUT = ???
15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
16-SW+B = Переключение питания +B батареи.
17-NAVI = ???
18-SEC IN = Второй вход
19-DIMMER = Изменение яркости дисплея
20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
21-ASC IN и ASC OUT = ???
22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
23-SDV или SDVC = ???
24-SWC = Steering Weel Control, сигнал управления магнитолой с руля
25-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
26-TIS = ???
27-D2B+, D2B- = Оптическая линия связи аудиосистемы
28-BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.
29-R, G, B = Красный, Зелёный, Синий сигналы соответственно.
30-KEY1 и KEY2 = steering wheel control - управление с рулевого колеса.

Если знаете другие обозначения, не вошедшие на страницу, указывайте. Допишу.
