Туман представляет собой мелкие капли воды, находящиеся в воздухе, которые отражают свет от вашего автомобиля. Ближе к земле он имеет меньшую плотность, поэтому противотуманные фары устанавливаются снизу.

Для того чтобы установить такие фары на вашу Corolla, необходимо соблюсти определенные правила монтажа и покупки, приведенные ниже.

Содержание

Установка противотуманных фар на Toyota Corolla 150

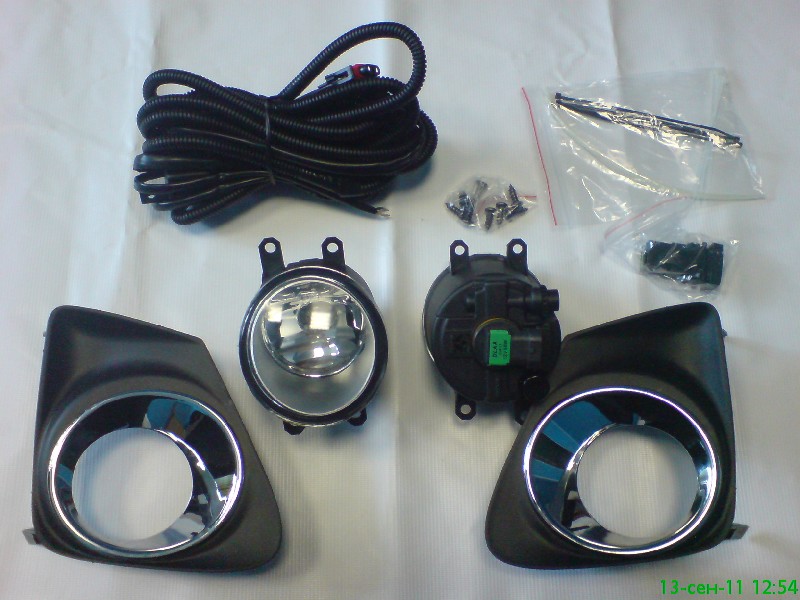

В установочный комплект противотуманок входят следующие детали:

  1. Подфарник (2).
  2. Провода.
  3. Фара противотуманная (2).
  4. Блок включения/выключения(1).
  5. Хомуты.

Установочный комплект

В среднем такой комплект будет стоить 2500 рублей.

Для начала стоит отметить, что понадобится такое трехконтактное реле, которое нужно будет установить в салоне.

Фото трехконтактного реле

Выбор противотуманных фар

Модернизация ПТФ у Тойота Королла 150 начинается с выбора самих туманок. При покупке противотуманных огней следует обратить внимание на то, чтобы их линза была сделана из стекла, а не пластика. Стекла для ПТФ в Тойота Королла E150 не будут плавиться в отличие от пластика.

Важно! Такие фары должны излучать белый либо желтый свет. Другие цвета и ксенон запрещено устанавливать дорожными правилами.

При выборе фар на ваш автомобиль руководствуйтесь не диаметром, а моделью кузова авто. Достаточно просто попросить противотуманные фары на Toyota Corolla E150 2008–2014 года. На комплекте должны быть указаны номер и артикул.

Установка лампы

Для доработки оптики авто нам потребуется смотровая яма или подъемник. Первым делом стоит снять пластиковые накладки, показанные на фото ниже.

Демонтаж пластиковых накладок

За ними имеется штатная проводка, к которой и можно прикрепить противотуманные огни.

Вид на штатную проводку

Для получения доступа к пластиковой накладке необходимо снять подкрыльник, который фиксируется на трех болтах:

Демонтаж подкрыльника

Сняв подкрыльник Тойоты, можно увидеть штатный штекер, в который мы и произведем включение освещения. Откручиваем болты, на которых держатся заглушки, и вынимаем их. Отверстия болтов в заглушках совпадают с отверстиями болтов в противотуманках, поэтому ничего сверлить не понадобится.

Подключение ПТФ осуществляем к разъему штатной проводки. Каждая противотуманка помечена буквами L или R (Left/Right), что поможет не перепутать их местами.

Установка реле

Теперь необходимо перебраться в салон и разобрать центральную консоль. Снимаем все пластиковые накладки, которые фиксируются на защелках. Для снятия нужно сильно их тянуть и не бояться поломать.

Установка реле

Магнитола зафиксирована на четырех болтах, которые следует открутить, после чего ее снимаем и вытаскиваем оттуда все штекеры.

Для того чтобы удобнее было работать, снимаем пластиковую панель климат-контроля, которая держится на защелках и двух саморезах. Демонтировав все эти части, получим следующую картину:

Демонтаж панели

Красной стрелкой помечено место, в которое необходимо подключить реле. Откручиваем этот болт:

Место подключения реле

В обратной стороне отсоединенного пластика будет гнездо, куда и подсоединяем реле, после чего собираем все в обратной последовательности.

Установка кнопки

Для начала следует обратить внимание на блок предохранителей в салоне. Самый первый отвечает за противотуманные фары, поэтому нужно убедиться в том, есть ли он. При проверке предохранителей руководствуйтесь заводской схемой их расположения.

Установка предохранителя

Если предохранителя нет, то необходимо его поставить. Это позволит в случае ошибки избежать перегорания проводки или лампы.

Теперь снимаем нижнюю панель, зафиксированную также на двух саморезах. Панели, расположенные рядом, также вытаскиваем, а из кнопок демонтируем штекеры. Для установки кнопки включения/выключения противотуманных огней нам понадобится вот этот штекер:

Установка кнопки ПТФ

К зеленому проводу будем совершать подключение. Помимо этого, нам понадобится еще этот штекер и его зеленый провод:

Процесс установки ПТФ

Кабель, идущий в комплекте, состоит из трех проводов, которые будем припаивать.

Важно! Перед тем как осуществить пайку, необходимо отключить минусовую клемму от аккумулятора!

Синий необходимо припаять к зеленому в этом месте:

Работа с проводкой

Черный припаиваем к зеленому проводу первого штекера:

Пайка проводов

Красный припаиваем к массе кузова в любое место на ваше усмотрение, например сюда:

Припаивание провода к кузову

Теперь кнопка установлена и будет функционировать. Ее включение будет индицироваться на приборной панели.

Установка противотуманных фар на Toyota Corolla 120

Для установки ПТФ нам понадобятся:

  1. Подфарники.
  2. Фара противотуманная (2).
  3. Реле.
  4. 4 самореза.
  5. Кнопка.
  6. Комплект проводов.

Важно! При покупке фонарей обратите внимание, из какого материала сделана их линза. Следует приобрести вариант стеклянный, но ни в коем случае не пластиковый, потому что стекло ПТФ не будет плавиться.

Для того чтобы установить реле, необходимо снять бардачок. После этой операции будет видна белая коробка, в заднюю часть которой в средний слот необходимо вставить реле.

Установка реле

За бампером имеются заводские разъемы для подключения ПТФ, к которым мы и подключим наши огни. Эти разъемы рассчитаны на лампочки с цоколем HB4, в то время как для противотуманок нужны H11. Поэтому необходимо осуществить замену разъема.

Установка фары производится с обратной стороны в нижнее отверстие бампера, после чего ее нужно закрутить двумя саморезами внизу и сверху.

Установка ПТФ

Важно! Перед тем как осуществить установку ПТФ, не забудьте снять с ее задней части белую бумажную наклейку и вставить в получившееся отверстие лампочку.

На самой фаре имеется регулировочный болт, с помощью которого можно осуществлять настройку направления света (регулировка выше или ниже).

Установка кнопки

Перед монтажом кнопки необходимо снять клемму «-» с аккумулятора вашего авто. Также для безопасности электрической цепи стоит проверить наличие предохранителя, отвечающего за ПТФ. В случае коротких замыканий весь урон на себя примет установленный предохранитель, а не проводка, фара или переключатель.

Кнопку включения/выключения противотуманки можно поставить в любое удобное для вас место. Чаще всего в качестве этого места используют монетницу. Теперь необходимо снять пластик для того, чтобы осуществить доступ к левому подрулевому переключателю, после чего достать из него белый разъем. В разъеме находим два провода: красный с голубой полосой и зеленый. К ним и будет осуществляться подключение.

Установка ПТФ Corolla

Следует снять часть изоляции (5 ММ) с проводов, чтобы можно было к ним подключиться. Надо подсоединить к ним провода, отходящие от выключателя, после чего изолировать соединения.

Заключение

Переделка бампера для вставки ПТФ – несложный процесс. В автомобилях Toyota Corolla E120, 130, 150, 160 Спасио и Филдер в кузовах седан, универсал и хэтчбек практически все предусмотрено для того, чтобы самостоятельно можно было произвести установку противотуманных фар: разъем для фары, штекер для подключения к штатной проводке и разъем для кнопки. В связи с этим установку нельзя назвать сложной. Лучше всего приобретайте качественные противотуманные огни, которые имеют больший ресурс и более яркий световой поток. На них должен быть заводской код и артикул, например, 180 2003 2011 2012 ABN . Не стоит забывать, осуществляя рестайлинг, что запрещено устанавливать огни цветов, отличающихся от белого или желтого.
