Все началось с того, что после приобретения автомобиля ВАЗ 2106 у меня у меня начались проблемы как и многих владельцев классики, а именно начали сливать бензин. Заводя утром автомобиль я с удивлением обнаруживал что стрелка уровня топлива находится на нуле.

Пробовал ставить разные крышки с ключем и с кодом, но они легко и как мне кажется без особых усилий взламывались теми, кто с завидной регулярностью сливал бензин. Установка недорогой сигнализации с обратной связью с датчиком удара проблемы не решило, и было принято решение установить дополнительный датчик на лючок бензобака чтобы сигнализация срабатывала сразу же после открытия.

В качестве дополнительного датчика сигнализации был выбран геркон (т.к концевики вещь не надежная, быстро окисляются и в самый ответственный момент могут не сработать особенно на морозе) из за его надежности. Во первых – контакты геркона абсолютно герметичны и не боятся влаги и морозов. Во вторых – не будет ни какого искрения (бытует мнение в случае с концевиком) возле бензобака. Мною был добыт комплект (геркон + магнит) который используется в охранной сигнализации.

Установка дополнительного датчика (геркона) на лючок бензобака.


Но такой геркон нам не подойдет т.к при поднесении магнита его контакты будут нормально замкнуты а нам надо наоборот нормально разомкнутые, что бы имитировали концевик. В магазине оказались только перекидные (универсальные) герконы, но они нам то же подойдут.

Установка дополнительного датчика (геркона) на лючок бензобака.

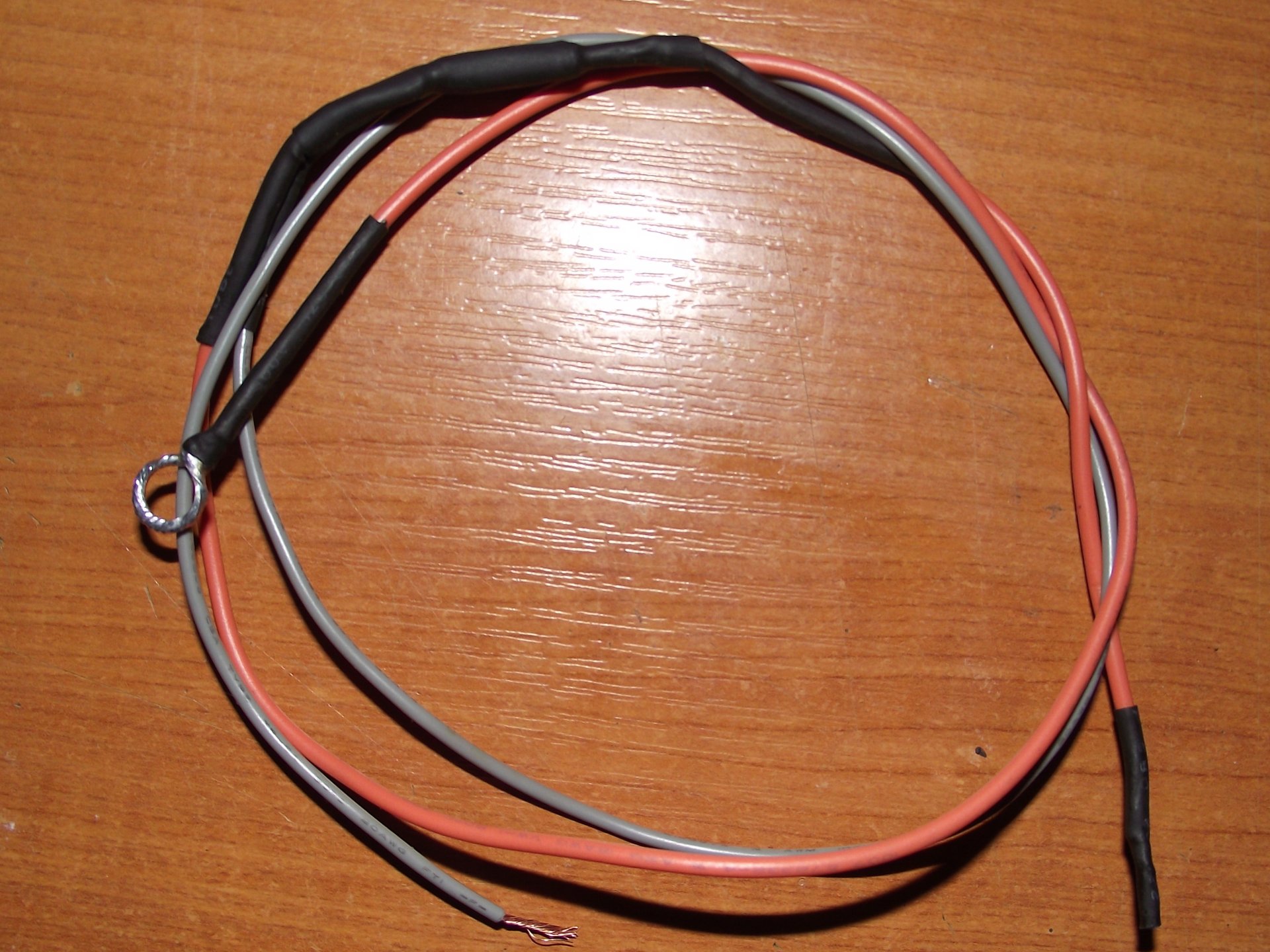

Из комплекта будем использовать только магнит и корпус. Откусываем одиночный вывод у геркона чтобы он поместился в корпус, укорачиваем и напаиваем на оставшиеся два контакта кусок провода желательно в силиконовой изоляции чтобы не треснул на морозе, и изолируем место пайки термоусадкой.

Установка дополнительного датчика (геркона) на лючок бензобака.

Далее разбираем корпус геркона вытаскиваем его, и на его место ставим наш перекидной.

Снимок4

Собираем корпус и у нас получился надежный датчик который будет имитировать концевик.

Снимок5

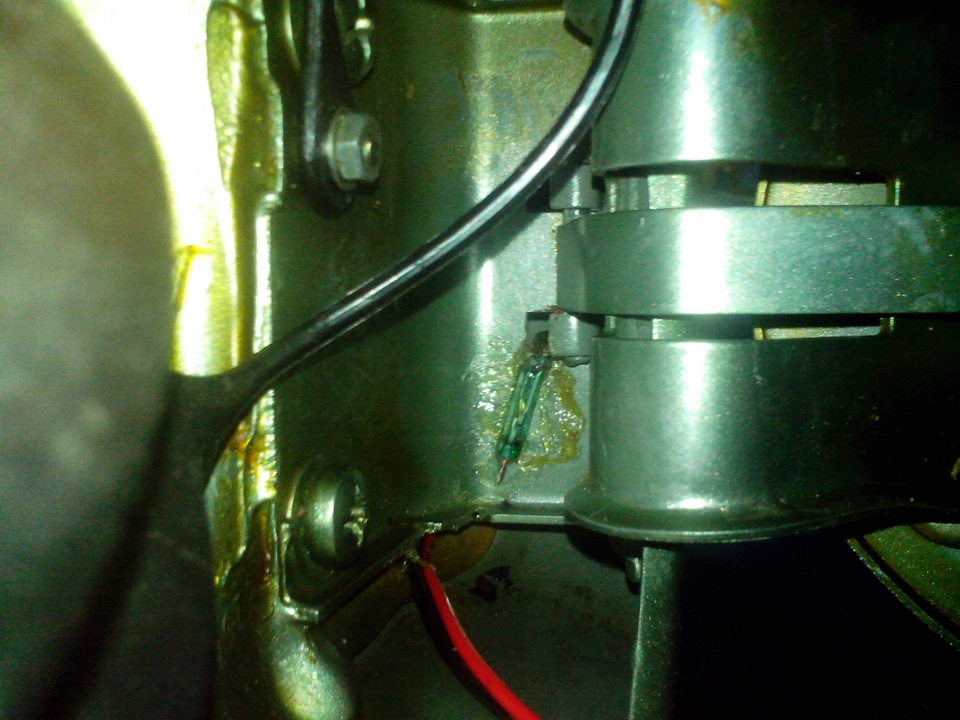

Проверяем работоспособность нашей конструкции, для этого подключаем мультиметр к контактам датчика он должен показывать КЗ, а при поднесении магнита цепь должна разомкнуться. Все теперь осталось только установить датчик. Магнит крепится на лючок бензобака, я использовал эпоксидный клей (предварительно обезжирив и немного зачистив поверхность грубой наждачной бумагой), а геркон над горловиной бензобака. Провода я подсоединил к концевику багажника.

Снимок6

Теперь при открытии лючка сразу срабатывает сирена сигнализации, что для воров становится полной неожиданностью. Данная система эксплуатируется в течении 2 лет и ни разу не давала сбоя и ложных срабатываний.

Немного про эксплуатацию.

В первое время после установки датчика приходилось подрываться ночью что бы закрыть крышку лючка т.к когда пытались слить бензин срабатывала сигнализация и воры быстро ретировались оставляя открытый лючок, и сигнализация не могла восстановится. Проблема решилась установкой небольшой возвратной пружиной на люк. После нескольких неудачных попыток слить бензин от моей машины отстали. Данная сигнализация в паре с крышкой с кодовым замком на горловину бензобака оказалась надежной защитой и совсем не привлекательной для любителей чужого бензина.
