   Автономная система светового ограждения (АСС) - новый формат обозначения высотных объектов в ночное время. АСС экономически и экологически выгодна, т.к. сконструирована на базе нетрадиционных источников энергии.
   Мачты, башни связи, опоры ЛЭП, дымовые трубы представляют угрозу безопасности воздушного движения, а свести процесс техобслуживания этих объектов к нулю — дело первостепенной важности.
   Энергосберегающие светодиодные заградительные огни и автономная солнечная система от ТД Мегапром - уникальный комплекс, не имеющий штатного источника электроэнергии.

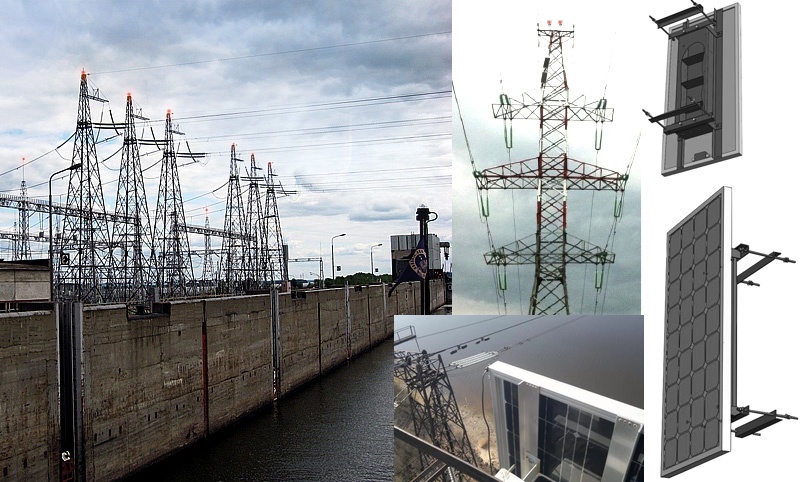

   Переходные пролеты через водные преграды считаются трудно обслуживаемыми. Установка светосигнального ограждения на мачты линий электропередач требует продуманного подхода к сервису. Другой альтернативы нет! Только АCC может обеспечить бесперебойное освещение высотных объектов.

СОСТАВ СИСТЕМЫ    Автономная система светового ограждения — это система для светового обозначения высотных объектов с применением альтернативного источника электроэнергии.

   Состав системы - Заград огни СДЗО-05, моноблок-солнечная панель и коммутационные кабели, трубостойки для установки заградительных огней.

   Исполнительный элемент — это светодиодный светосигнальный светильник серии СДЗО-05
СД – светодиодный;
З – заградительный;
О – огонь;
05 – номер серии (год начала выпуска);
Конструктивное отличие: 1 – конструкция без защитной сетки, 2 – конструкция с антивандальной защитной сеткой.

 Моноблок (фотоэлектрический генератор электропитания) в составе:
   - Солнечная батарея - это фотоэлектрическая панель, которая объединяет в себе несколько солнечных модулей. Модуль состоит из спаянных между собой фотоэлементов - полупроводниковых приборов из кремния, преобразующие солнечную энергию в электрический ток.
   - Блок контроля -Блок контроля  заряда-разряда АКБ, управление работой огней.

  - Аккумуляторы — батареи, накапливающие электрическую энергию, АКБ интегрированы с солнечной панелью в виде моноблока. В светлое время суток идет накопление электроэнергии, а в темное время - использование.
  - Универсальное крепление огней

ПРИНЦИП РАБОТЫ
   Принцип работы АСС заключается в следующем: генерируется электроэнергия с помощью солнечного модуля, накапливается в АКБ, а в темное время суток отдаётся для питания огней.
   В светлое время суток заградительные огни отключены. В темное время суток система автоматически включает заградительные огни красного или белого цвета свечения, работающие в постоянном или прерывистом (проблесковом) режиме от накопленной в аккумуляторах электроэнергии.

   Система построена по модульному принципу:
а) дает возможность наращивать мощность (емкость) системы в соответствии с техническими требованиями;
б) позволяет легко конфигурировать комплекс светосигнального ограждения практически с любым количеством заградительных огней.


  КОНФИГУРАЦИИ АСС     ТД Мегапром производит АСС в базовом и производном исполнении.

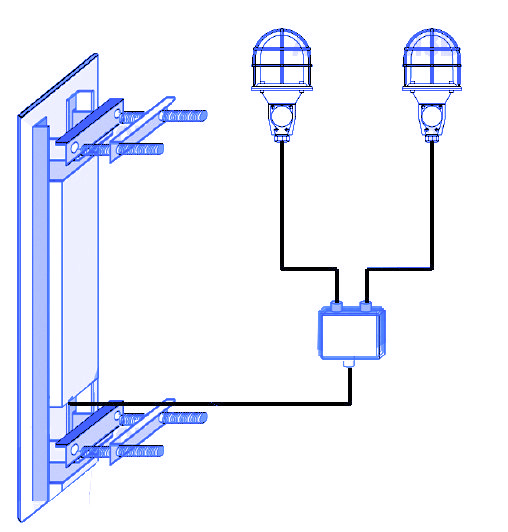

   Базовая конфигурация АСС  -  монтируется на объекты высотой до 45 м и состоит из:
1) Моноблока (солнечной панели с блоком управления и АКБ)
2) двух светильников серии СДЗО-05 (или одного сдвоенного заградительного огня серии 2хСДЗО-05)
3) коммутационных кабелей, трубостоек
Допустимое количество заградительных огней - до 4 шт.

   Варианты режимов работы:

  • Проблесковый
  • Постоянный
Емкость АКБ - 55А/ч
Время автономной работы (без подзаряда):
  • Проблесковый, не менее - 150 часов.
  • Постоянный, не менее - 60 часов.

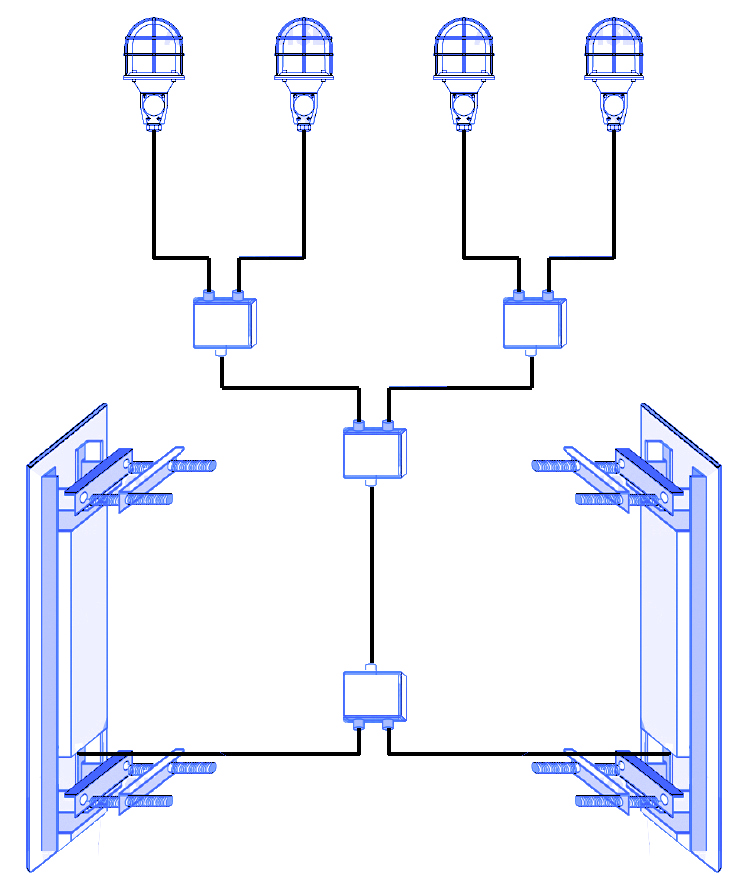

Производная от базовой АСС . Эта конфигурация предназначена для светового ограждения высотных объектов от 45 м до 90 м.
Допустимое количество заградительных огней - до 8 шт.

Варианты режимов работы:

  • Проблесковый
  • Постоянный
Емкость АКБ - 110А/ч
Время автономной работы (без подзаряда):
  • Проблесковый, не менее - 150 часов.
  • Постоянный, не менее - 60 часов

   Для каждого высотного объекта составляется индивидуальный комплект в зависимости от проекта конструкции, количества ярусов светоограждения, технических требований, географического положения объекта.

Конфигурация

Моноблок (100Вт/55ач)


Огни СДЗО

Коробки соединительные, кабель, металоруав

1АСС-55-2

1 шт

2 шт

комплект

1АСС-55-4

1 шт

4 шт

комплект

2АСС-110-2

2 шт

2 шт

комплект

2АСС-110-4

2 шт

4 шт

комплект

2АСС-110-6

2 шт

6 шт

комплект

2АСС-110-8

2 шт

8 шт

комплект

4АСС-220-8

4 шт

8 шт

комплект

УСТАНОВКА АСС     Система построена по модульному принципу, что дает возможность наращивать мощность (емкость) , в соответствии требованиями и позволяет легко конфигурировать комплекс практически с любым количеством заградительных огней.
Инсталляция системы проста и заключается в следующих операциях:
  • Монтаж солнечных батарей.
  • Монтаж заградительных огней.
  • Электрическое соединение узлов системы в соответствии с нанесенными на элементах системы обозначениями, кабелями и проводами из поставляемого комплекта.
Система не требует пусконаладочных работ, является не обслуживаемой в течении указанного в паспорте срока.
ЗОНЫ ПРИМЕНЕНИЯ ACC Красная - зона низкой эффективности. Применение АСС возможно в течении 7- 8 месяцев в году. Рекомендуем применять для временного светоограждения, работающего в проблесковом режиме.

Синяя - зона средней эффективности. Применение систем возможно круглогодично.

Желтая - зона высокой эффективности. Круглогодичное использование. Рекомендуемое применение – стационарное светоограждение, возможно исполнение конструкции работающей в постоянном режиме с расчетным сроком автономной (без подзарядки) работы.


     Автономные системы светового ограждения

Источник: http://www.tdmegaprom.ru/news/avtonomnaya-sistema-svetovogo-ograzhdeniya.html
